雙面FPC柔性線路板

基材	聚酰亞胺膜   25μm（1mil）、12.5μm（1/2mil） 銅箔   12μm（1/3oz）、35μm（1oz）、17.5μm（1/2oz）
覆蓋材料	聚酰亞胺膜   25μm（1mil）、12.5μm（1/2mil） 感光性覆蓋鍍層/感光性覆蓋膜片
表面處理	沉錫、化學沉金、鍍金、OSP抗氧化、沉銀、沉鎳、松香、裸銅

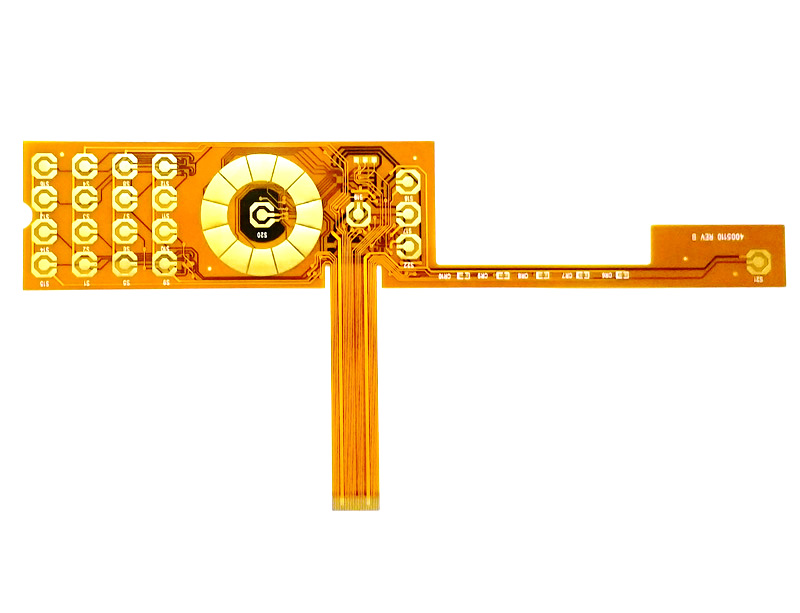

FPC柔性電路板是以聚酰亞胺或聚酯薄膜為基材制成的一種具有高度可靠性，絕佳的可撓性印刷電路板。具有配線密度高、重量輕、厚度薄、彎折性好的特點。
在生產過程中，為了防止開短路過多而引起良率過低或減少鉆孔、壓延、切割等粗工藝問題而導致的FPC板報廢、補料的問題，及評估如何選材方能達到客戶使用的最佳效果的柔性線路板。產前預處理顯得尤其重要。
產前預處理，需要處理的有三個方面，這三個方面都是由工程師完成。首先是FPC板工程評估，主要是評估客戶的FPC板是否能生產，公司的生產能力是否能滿足客戶的制板要求以及單位成本；如果工程評估通過，接下來則需要馬上備料，滿足各個生產環節的原材料供給，最后，工程師對：客戶的CAD結構圖、gerber線路資料等工程文件進行處理，以適合生產設備的生產環境與生產規格，然后將生產圖紙及MI（工程流程卡）等資料下放給生產部及文控、采購等各個部門，進入常規生產流程。
雙面板制
開料→ 鉆孔→ PTH → 電鍍→ 前處理→ 貼干膜 → 對位→曝光→ 顯影 → 圖形電鍍 → 脫膜 → 前處理→ 貼干膜 →對位曝光→ 顯影 →蝕刻 → 脫膜→ 表面處理 → 貼覆蓋膜 → 壓制 → 固化→ 沉鎳金→ 印字符→ 剪切→ 電測 → 沖切→ 終檢→包裝 → 出貨
單面板制
開料→ 鉆孔→貼干膜 → 對位→曝光→ 顯影 →蝕刻 → 脫膜→ 表面處理 → 貼覆蓋膜 → 壓制 → 固化→表面處理→沉鎳金→ 印字符→ 剪切→ 電測 → 沖切→ 終檢→包裝 → 出貨
⒈短：組裝工時短
所有線路都配置完成.省去多余排線的連接工作
FPC電路板
FPC電路板
⒉ 小：體積比PCB小
可以有效降低產品體積.增加攜帶上的便利性
⒊ 輕：重量比 PCB （硬板）輕
可以減少最終產品的重量
4 薄：厚度比PCB薄
可以提高柔軟度.加強再有限空間內作三度空間的組裝
FPC未來要從四個方面方面去不斷創新，主要在：
1、厚度。FPC的厚度必須更加靈活，必須做到更薄；
2、耐折性。可以彎折是FPC與生俱來的特性，未來的FPC耐折性必須更強，必須超過1萬次，當然，這就需要有更好的基材；
3、價格。現階段，FPC的價格較PCB高很多，如果FPC價格下來了，市場必定又會寬廣很多。
4、工藝水平。為了滿足多方面的要求，FPC的工藝必須進行升級，最小孔徑、最小線寬/線距必須達到更高要求
