    優路通電路板廠帶您用Protel 99 SE軟件對文件過孔蓋油設置方法?

    作者:優路通電路板廠家 發布日期:2022-03-11 08:57:51 本文地址:http://www.china-rty.com/xinwenzhongxin/xingyexinwen/358.html 人氣:3274

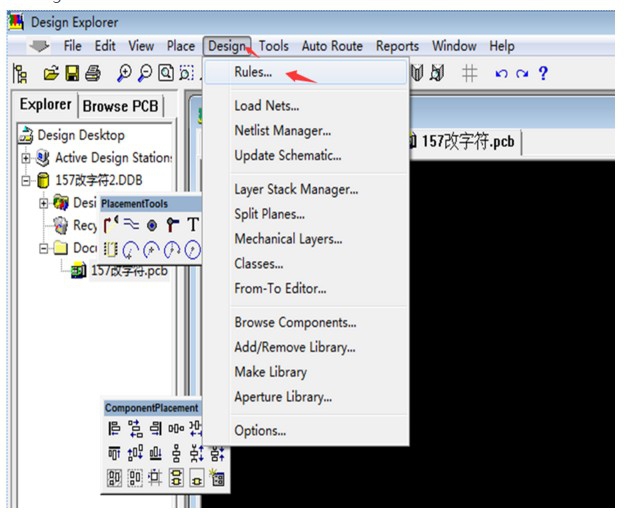

    1. Design---Rules

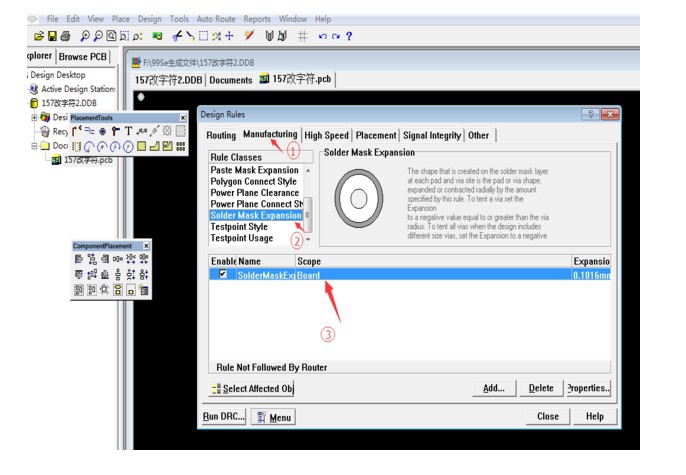

    2. Manufacturing---Solld mask expansion

    3. 雙擊上圖點亮Solder Mask Expansion ③ 區域7 `

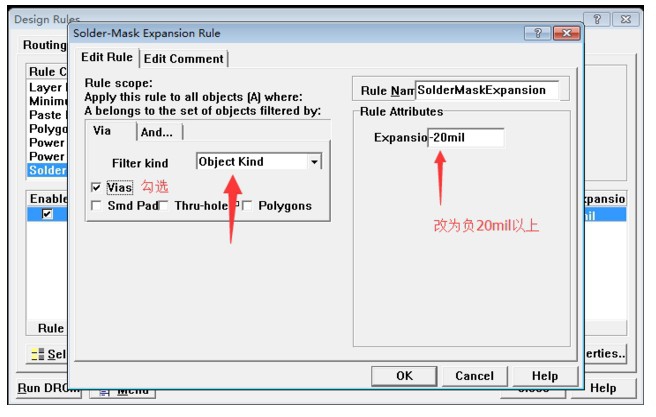

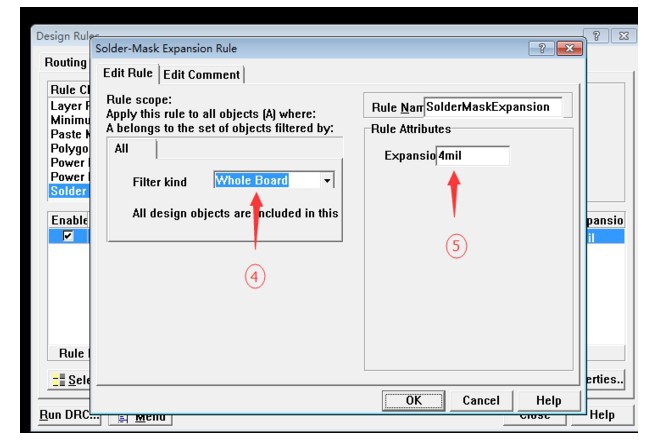

    4. 對應修改④和⑤







    過孔蓋油,即導通孔(via)的焊環上面用油墨覆蓋。
    過孔開窗:即導通孔(via)的焊環裸露(如元件焊盤一樣裸露出來)上錫,一般可用于調試測量信號,缺點是容易造成短路。
    過孔的處理方式
    第一種,開窗,就是跟焊盤一樣能很容易上錫 檢驗標準:上錫
    第二種,蓋油,檢驗標準:過錫爐及手工焊接過孔上不沾錫視合格。
           這是工藝決定的,為什么會出現過孔感覺沒蓋油的原因如下:因為阻焊油是液態的,過孔中間又是空的,在阻焊環上的阻焊油經過烤的過程中很容易油進入過孔,從而導致過孔發黃的情況發生,這種情況受阻焊油的濃度,烤爐及用力度有關,所以會出現有的上面能出現綠色,而有的出現發黃。
    第三種,塞油, 檢驗標準,不透光 上面一定要有油 第二種工藝存在這種問題,而對于像bga的過孔,要求是比較苛刻的,所以有了塞油這種工藝,是對第二種的一種重要補充,塞油的工藝做法是,先把過孔全孔塞上油,堵往過孔,這樣阻焊環
    上的油,就不會流入過孔,而達到了不會出現過孔發黃的現象。

    ?
