    電路板廠教您識別電路板IPC等級的驗收標準

    作者:超級管理員 發布日期:2022-07-19 09:10:49 本文地址:http://www.china-rty.com/changjianwenti/369.html 人氣:3131

    IPC最初為“The Institute of Printed Circuit”的縮寫,即美國“印制電路板協會”,后改名為“The Institute of the Interconnecting and Packing Electronic Circuit”(電子電路互連與封裝協會),1999年再次更名為“Associatation Of Connecting Electronics Industries”(電子制造業協會”)。由于IPC知名度很高,所以更名后,IPC的標記和縮寫仍然沒有改變。IPC擁有兩千六百多個協會成員,包括世界著名的從事印制電路板設計、制造、組裝、OEM(Original equipment manufacturer 即原始設備制造商)加工、EMS(electronics manufacture service 即 電子制造服務)外包的大公司,IPC與IEC、ISO、IEEE、JEDC一樣,是美國乃至全球電子制造業最有影響力的組織之一。

    權威的IPC標注是質量的保證,我們在下單的時候可以根據出貨標準來規定IPC的等級,因為不同的IPC等級電路板生產加工填寫的參數是不同的,生產精密性也是有區別的,因此我們在下單要備注出貨按IPC等級,下面我們就來說說IPC常用的等級

    PC制定了數以千計的標準和規范,例如以下電子制造業常用的幾個標準和規范:



    設計標準

    IPC-D-275 剛性印制板及其連接的設計標準,根據布線的精度、密度和制造工藝的復雜程度, 該標準分為A、B、C三級。

    IPC-SM-782 表面安裝設計焊盤圖形標準。

    IPC-SM-770 印制板組件裝配規范,包括表面安裝和穿孔安裝的設計要求。



    成品設計文件規范

    IPC-D-325 是客戶在為產品設計電路板和提出裝配要求的文件規范。



    生產現場標準

    IPC-A-610是國際上電子制造業界普遍公認的可作為國際通行的質量檢驗標準。而我們常說的IPC二級、三級就來自于IPC-A-610。該標準描述了印制電路板的各種高于產品一般要求的裝連結構特點,描述了不合格組件的結構形態,有助于生產現場人員及時發現和糾正問題。



    1級產品:通用電子產品

    2級產品:專用服務電子產品

    3級產品:高可靠性電子產品

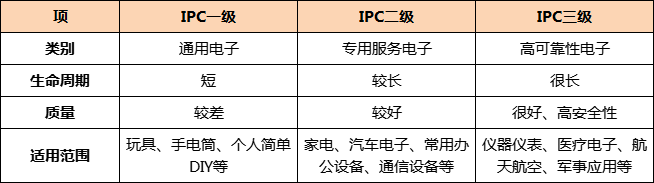

    級別越高,質檢條件越嚴格,其中IPC三級也被大家常稱為「工業級」。下圖所示可以給您選擇什么樣的標準提供參考。



    IPC一級:一般電子產品

    一級電子產品被稱為“通用電子”類。主要用于預期生命周期較短的產品中。例如一些質量不高的玩具,你花20塊錢買回來的時候能正常使用,但是幾個月之后打開玩具電源開關,發現無法啟動,這時候你會覺得這是正常的事情,當然制作它的電子制造商也覺得正常。





    IPC二級:專用服務電子產品

    二級電子產品包括所有需要持續性能和延長生命周期的電子設備,在某種程度上,需要不間斷的服務。該類產品使用生命周期突然中斷,可能帶給您公司極大損失。





    IPC三級:高可靠性電子產品

    包括持續運行或嚴格按指令運行的設備和產品。這類產品使用中不能出現中斷,如醫用救生、飛行控制、精密測量儀器,以及使用環境苛刻的高可靠性產品。這類電路板因其在該領域的重要性,所以不得有任何閃失,一旦發生事故,即有可能帶來不可逆的損失。所以不僅印制電路板需要滿足IPC三級,而且其他電子元件也需要采用高可靠性元件,以確保產品的穩定使用。

    IPC PCB 類別反映了每種印刷電路板類型的質量水平,一些電子制造商只具備生產IPC一級和二級產品。短期可能看不出區別,但是時間稍長,產品品質問題就突顯出來了,因此,確保您的制造商有資格與您合作至關重要,避免您的產品品質受損。

    ?
